Introduzione

Le centrali elettriche a carbone rimangono tra i maggiori responsabili delle emissioni industriali di particolato a livello mondiale. Con normative ambientali sempre più stringenti, un crescente controllo pubblico e una pressione sempre maggiore per migliorare l'efficienza operativa, i responsabili delle centrali si trovano spesso di fronte a una decisione cruciale:

L'impianto dovrebbe continuare a funzionare con un precipitator elettrostatico (ESP), ammodernare l'ESP esistente o passare a un sistema di filtraggio a maniche?

Per decenni, gli elettrofiltri (ESP) sono stati la tecnologia dominante per il controllo del particolato nelle centrali termoelettriche grazie alla loro capacità di gestire enormi volumi di gas di scarico con una bassa perdita di carico. Tuttavia, normative più severe sulle emissioni di particolato e la qualità variabile del carbone hanno messo in luce i limiti di molti impianti ESP ormai datati.

I moderni filtri a maniche a getto pulsato si sono affermati come un'alternativa interessante, offrendo emissioni estremamente basse, prestazioni stabili e maggiore resistenza alle variazioni delle condizioni operative.

Questo articolo fornisce un confronto tecnico tra le tecnologie ESP e i filtri a sacco per aiutare i responsabili degli impianti a prendere decisioni informate in merito ai futuri investimenti nel controllo delle emissioni.

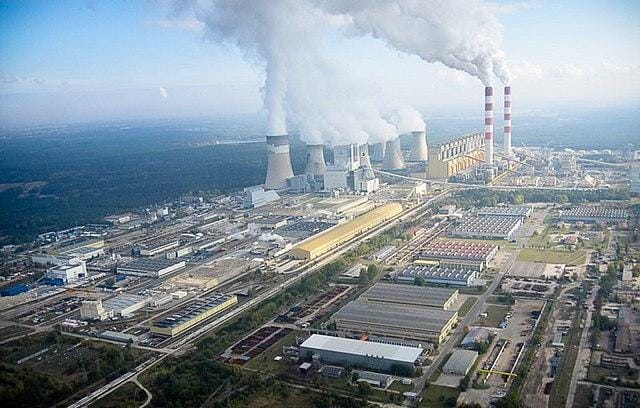

Comprendere la sfida delle emissioni delle centrali a carbone

La combustione del carbone produce grandi quantità di ceneri volanti, costituite da particolato fine trasportato dai fumi di combustione.

Le caratteristiche tipiche delle ceneri volanti includono:

Le sfide includono:

• ✓cattura di particelle fini
• ✓Resistività variabile delle ceneri
• ✓Fluttuazioni del carico della caldaia
• ✓Variazioni della qualità del carbone
• ✓apparecchiature obsolete per il controllo dell'inquinamento
• ✓Conformità normativa

Questi fattori influenzano in modo significativo le prestazioni sia degli elettrofiltri che dei filtri a sacco.

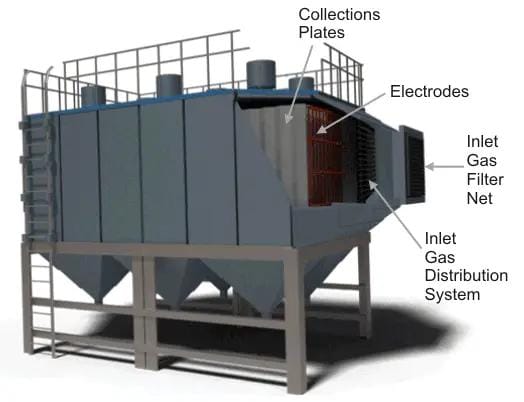

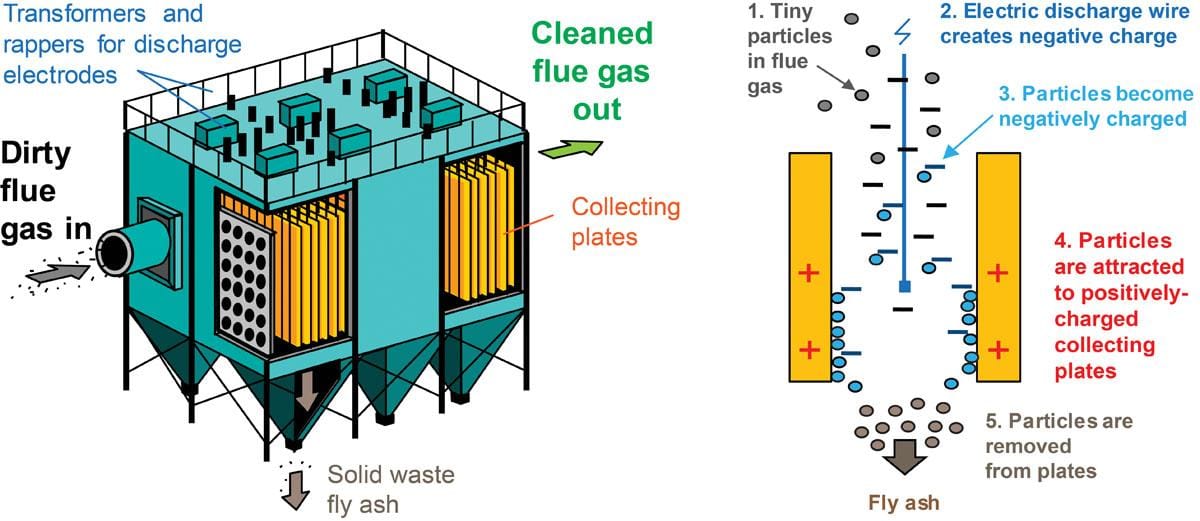

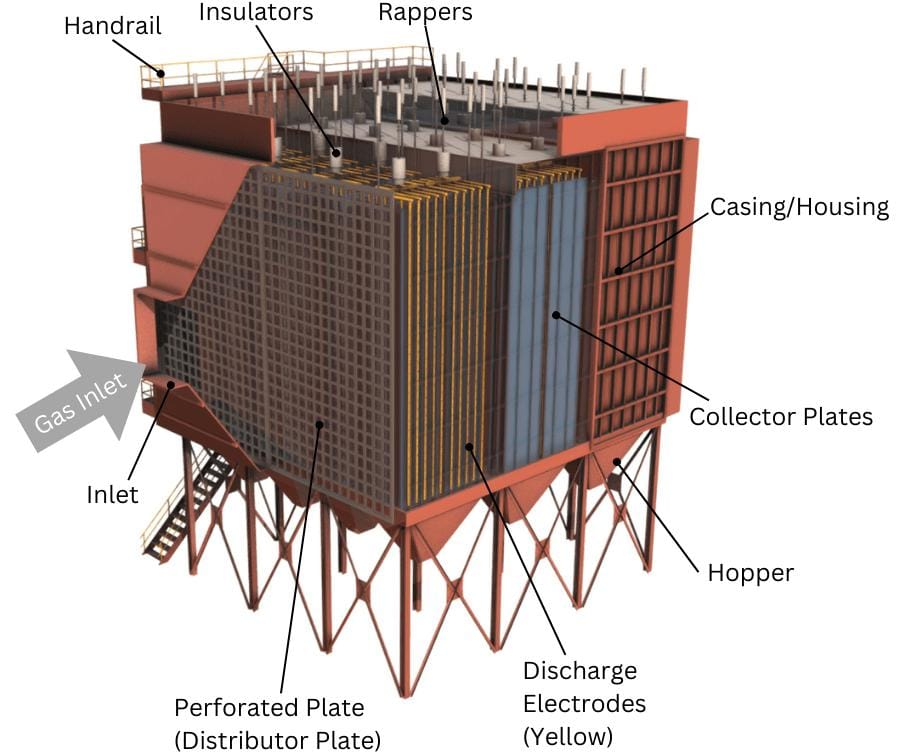

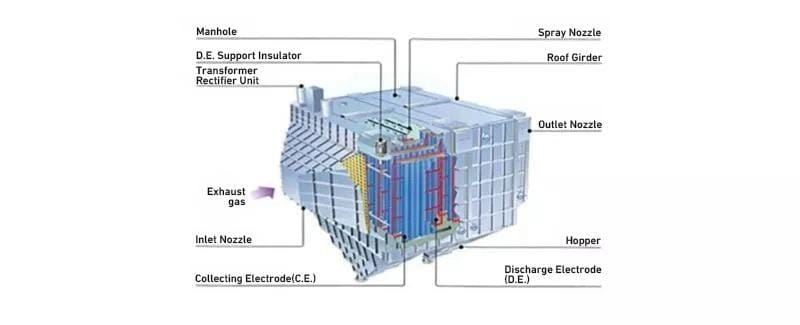

Come funziona un precipitator elettrostatico (ESP)

Un ESP rimuove il particolato utilizzando l'attrazione elettrostatica.

Principio di funzionamento

• ✓I gas di scarico carichi di polvere entrano nell'ESP.
• ✓Gli elettrodi di scarica ad alta tensione creano un campo elettrico.
• ✓Le particelle di cenere volante si caricano elettricamente.
• ✓Le particelle cariche migrano verso le piastre di raccolta.
• ✓La picchiettatura periodica rimuove la cenere accumulata.
• ✓La polvere cade nelle tramogge e viene scaricata.

Poiché la cattura delle particelle dipende dalla carica elettrica, le prestazioni degli elettrofiltri sono fortemente influenzate dalle caratteristiche delle ceneri volanti.

Vantaggi della tecnologia ESP

Bassa caduta di pressione

Caduta di pressione tipica:

100–200 Pa

Ciò riduce il consumo energetico del ventilatore di aspirazione e abbassa i costi di esercizio.

Adatto per grandi volumi di gas

Gli elettrofiltri (ESP) sono in grado di trattare in modo efficiente volumi molto elevati di gas di scarico generati da grandi caldaie a carbone.

Lunga durata delle apparecchiature

Molti sistemi ESP rimangono operativi per decenni con una corretta manutenzione.

Bassa usura meccanica

Il numero ridotto di componenti mobili riduce le esigenze di manutenzione ordinaria.

Limitazioni dei sistemi ESP

Sebbene i dispositivi ESP rimangano efficaci in molte applicazioni, si trovano ad affrontare delle sfide nelle moderne condizioni operative.

Sensibilità alla resistività delle ceneri volanti

L'efficienza degli elettrofiltri è direttamente influenzata dalle proprietà elettriche delle ceneri.

I problemi si verificano quando la cenere presenta:

• ✓Elevata resistività
• ✓Basso contenuto di zolfo
• ✓Chimica variabile

Ciò può comportare:

• ✓Corona indietro
• ✓Riduzione della carica delle particelle
• ✓Aumento delle emissioni dai camini

Sensibilità alla variazione del carico

Le prestazioni dell'ESP spesso peggiorano durante:

• ✓Funzionamento a basso carico
• ✓Variazioni frequenti del carico
• ✓Ciclo della caldaia

Difficoltà nel raggiungere emissioni ultra-basse

Molti ESP più datati faticano a raggiungere costantemente i seguenti risultati:

<10 mg/Nm³ emissioni di particolato

senza aggiornamenti importanti.

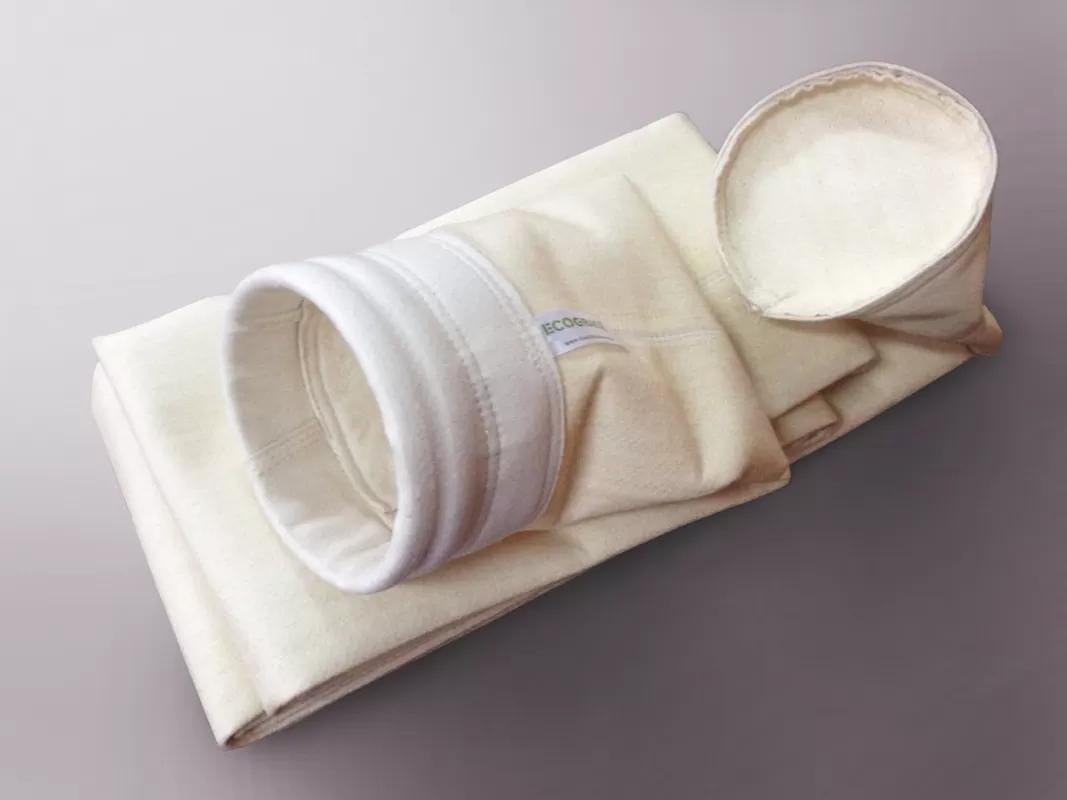

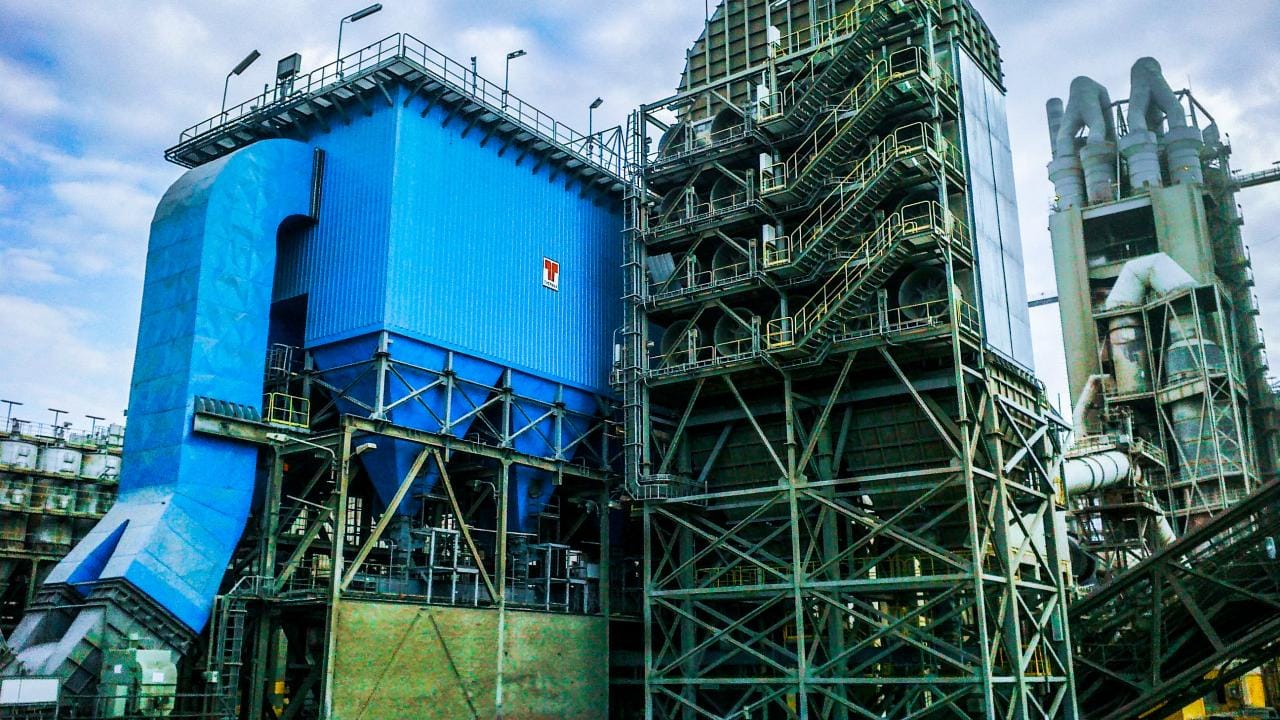

Come funziona un filtro a sacco

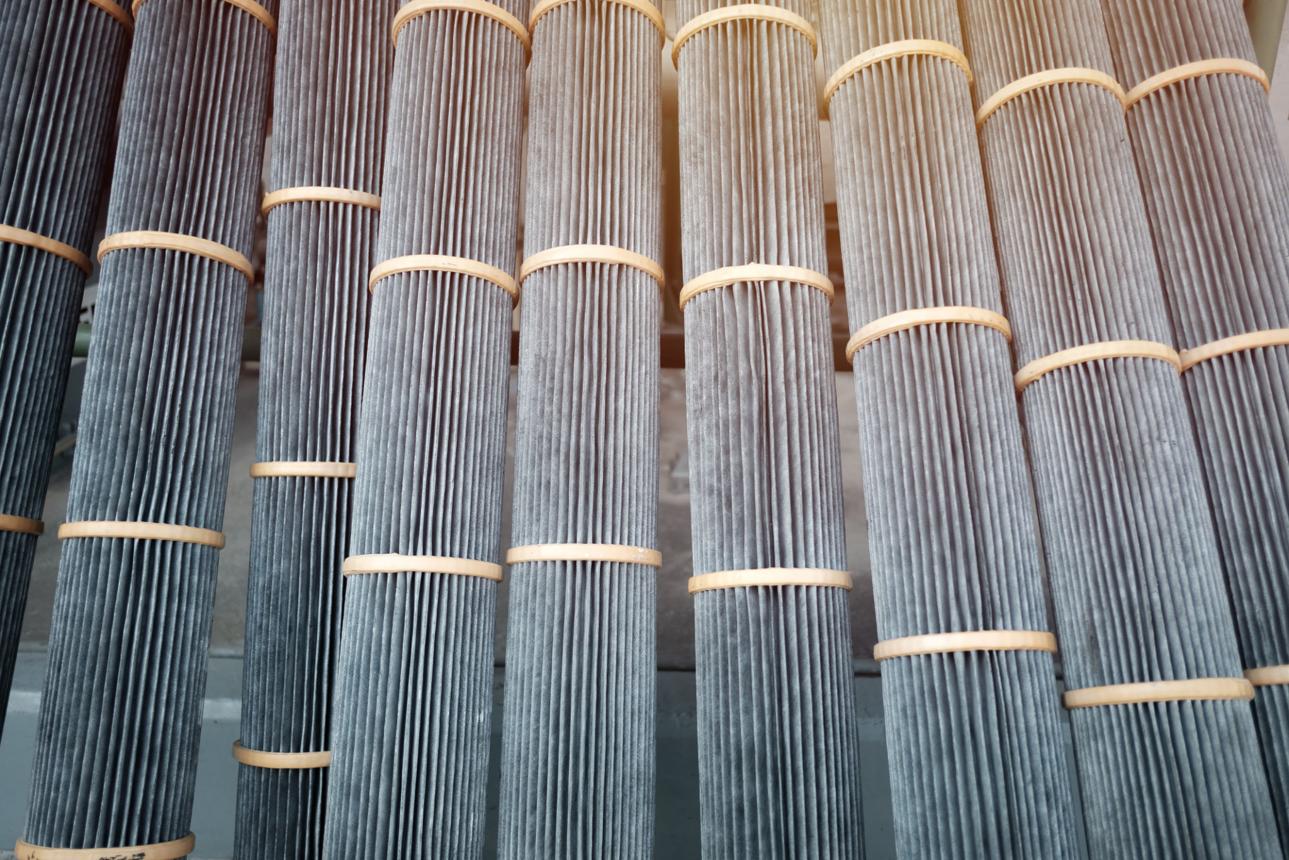

I filtri a sacco utilizzano un materiale filtrante in tessuto per separare fisicamente le particelle di polvere dai gas di scarico.

Principio di funzionamento

• ✓Il gas carico di polvere entra nel filtro a maniche.
• ✓Il gas passa attraverso sacchetti filtranti.
• ✓Il particolato rimane trattenuto sulla superficie del sacchetto.
• ✓Il gas pulito fuoriesce attraverso il plenum dell'aria pulita.
• ✓La pulizia a getto pulsato rimuove la polvere accumulata.
• ✓La polvere cade nelle tramogge per essere smaltita.

A differenza degli elettrofiltri, le prestazioni di filtrazione non dipendono dalle proprietà elettriche delle ceneri volanti.

Vantaggi dei filtri a sacco

Raccolta di particelle fini di qualità superiore

I filtri a sacco consentono di ottenere:

Efficienza di raccolta 99,9%

comprese le PM2.5 e le frazioni di particolato fine.

Prestazioni costanti in termini di emissioni

I filtri a sacco mantengono emissioni stabili nonostante:

• ✓Cambiamenti nella qualità del carbone
• ✓Fluttuazioni del carico
• ✓variazioni nella composizione chimica delle ceneri

Capacità di emissioni ultra-basse

I sistemi moderni possono raggiungere costantemente i seguenti risultati:

Conformità futura

I filtri a sacco sono ben posizionati per soddisfare normative ambientali sempre più rigorose.

ESP vs Filtro a sacco: confronto fianco a fianco

Impatto della qualità del carbone sulle prestazioni

Una delle maggiori preoccupazioni per i gestori delle centrali elettriche è la variabilità del combustibile.

La qualità del carbone influisce su:

• ✓Composizione delle ceneri volanti
• ✓Contenuto di zolfo
• ✓Resistività delle ceneri
• ✓Distribuzione delle dimensioni delle particelle

Prestazioni ESP

Le variazioni della resistività delle ceneri possono avere un impatto significativo sull'efficienza della raccolta.

Piante che utilizzano:

• ✓Carbone importato
• ✓Carbone lavato
• ✓Carbone misto

Spesso si riscontrano fluttuazioni nelle prestazioni dell'ESP.

Prestazioni del filtro a sacco

I filtri a sacco rimangono sostanzialmente inalterati dalla resistività delle ceneri.

Ciò consente:

• ✓Funzionamento stabile
• ✓Emissioni prevedibili
• ✓Conformità costante

anche quando le caratteristiche del carburante cambiano.

Considerazioni sui costi operativi

ESP

Vantaggi:

• ✓Minore caduta di pressione
• ✓Minore consumo energetico della ventola

I costi comprendono:

• ✓Trasformatori raddrizzatori
• ✓sistemi ad alta tensione
• ✓Manutenzione degli elettrodi
• ✓Manutenzione del sistema di rape

Filtro a sacco

Vantaggi:

• ✓Migliori prestazioni in termini di emissioni
• ✓Meccanismo di raccolta più semplice

I costi comprendono:

• ✓Sostituzione del sacchetto filtro
• ✓Consumo di aria compressa
• ✓maggiore necessità di potenza della ventola

I responsabili degli impianti dovrebbero valutare il costo totale del ciclo di vita, anziché concentrarsi esclusivamente sulla spesa in conto capitale.

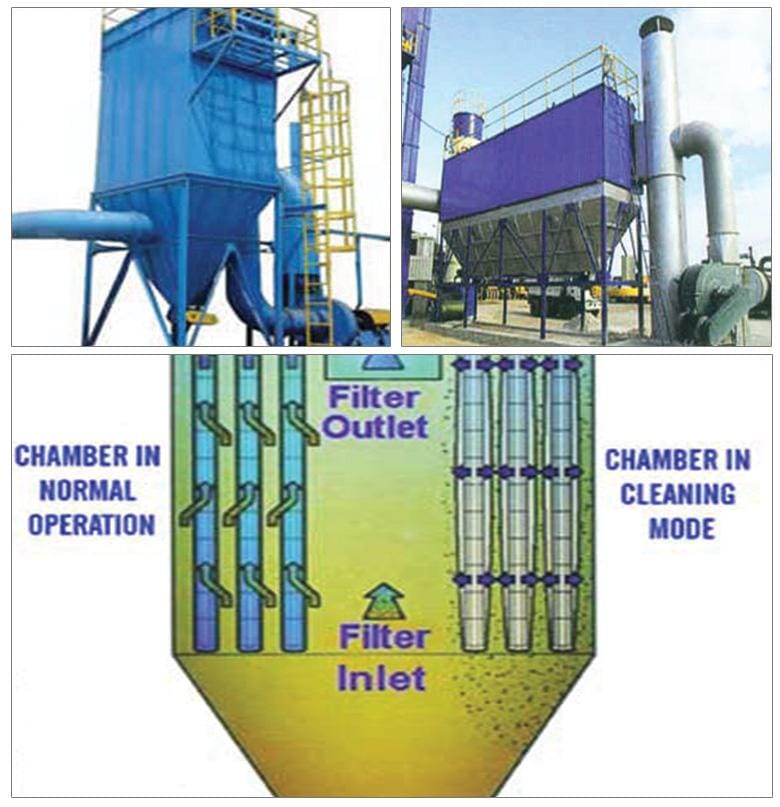

Conversione ESP o conversione filtro a sacco?

Attualmente molte centrali elettriche a carbone si trovano di fronte a tre opzioni:

Opzione 1: Mantenere l'ESP esistente

Adatto quando:

• ✓Le emissioni attuali sono conformi
• ✓La qualità del carbone è stabile
• ✓Le condizioni dell'attrezzatura sono buone

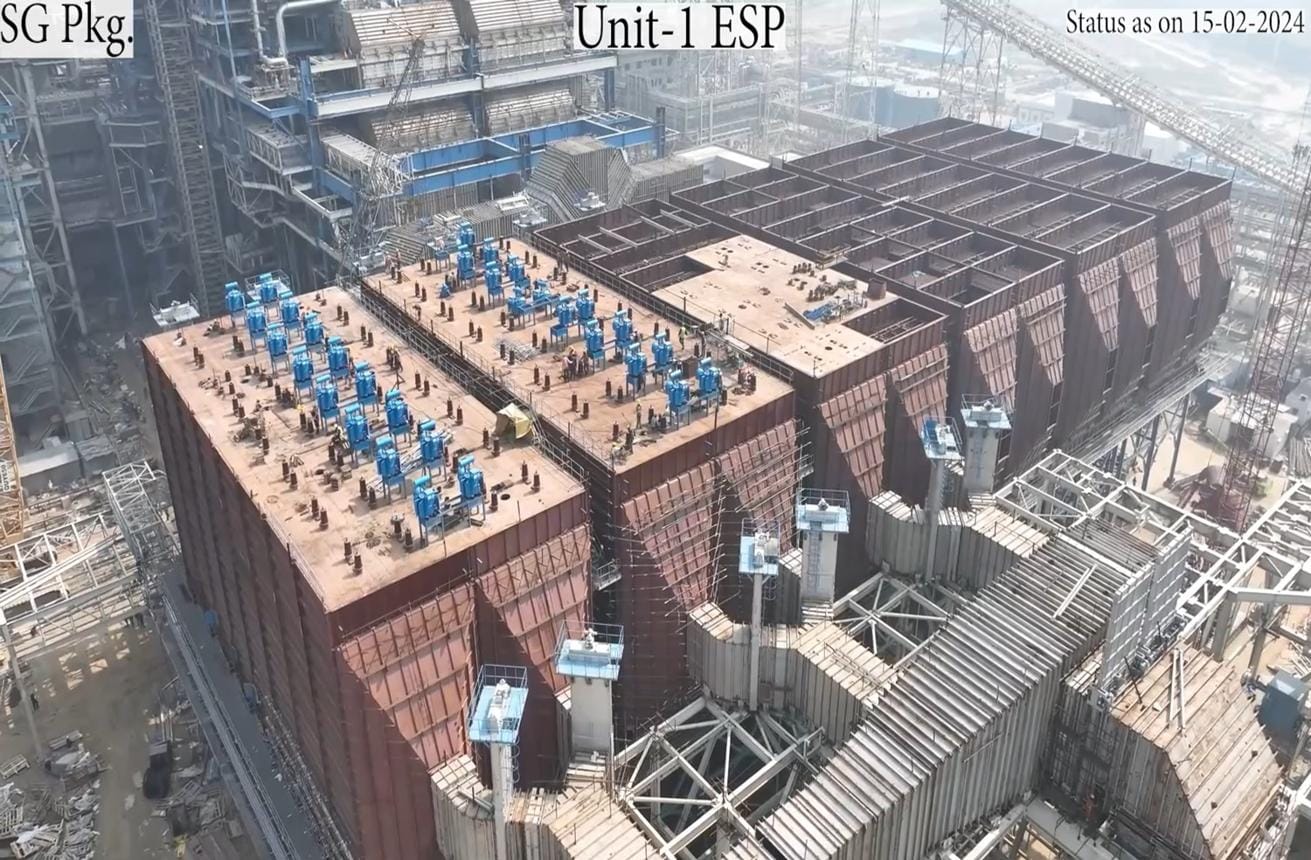

Opzione 2: Aggiornamento ESP

Adatto quando:

• ✓Sono necessari piccoli miglioramenti delle prestazioni
• ✓L'integrità strutturale rimane intatta.

Opzione 3: Ammodernamento con filtro a sacco

Adatto quando:

• ✓Gli obiettivi di emissione sono inferiori a 10 mg/Nm³
• ✓Le prestazioni dell'ESP sono incoerenti
• ✓La conformità a lungo termine è fondamentale
• ✓È prevista la modernizzazione dell'impianto.

Filtri ibridi: la combinazione dei vantaggi di entrambe le tecnologie

I filtri ibridi integrano:

• ✓precipitazione elettrostatica
• ✓Filtrazione dei tessuti

I vantaggi includono:

• ✓Minore accumulo di polvere nei sacchetti
• ✓Riduzione della caduta di pressione
• ✓Durata del filtro migliorata
• ✓emissioni ultra-basse

Per le grandi caldaie industriali, i sistemi di filtrazione ibridi vengono sempre più spesso presi in considerazione quando sono richiesti sia efficienza operativa che prestazioni ambientali.

Quale tecnologia dovrebbero scegliere i responsabili degli impianti?

Scegli ESP quando:

Scegli i filtri a sacco quando:

Conclusione

Sia gli elettrofiltri che i filtri a sacco continuano a svolgere un ruolo importante nelle centrali termoelettriche a carbone. Gli elettrofiltri offrono una bassa perdita di carico, un'affidabilità comprovata e l'idoneità per grandi volumi di gas. Tuttavia, le loro prestazioni possono essere influenzate dalla resistività delle ceneri, dalla qualità del carbone e dalle condizioni operative.

I filtri a sacco offrono una cattura del particolato superiore, prestazioni di emissione stabili e una maggiore resistenza alla variabilità del combustibile. Per le centrali elettriche che puntano a emissioni ultra-basse e alla conformità alle normative future, i filtri a sacco rappresentano spesso la soluzione a lungo termine più affidabile.

La decisione ottimale dipende dalle condizioni operative specifiche dell'impianto, dai requisiti di conformità e dagli obiettivi di costo del ciclo di vita. Prima di selezionare la tecnologia più appropriata, è essenziale una valutazione tecnica dettagliata.
