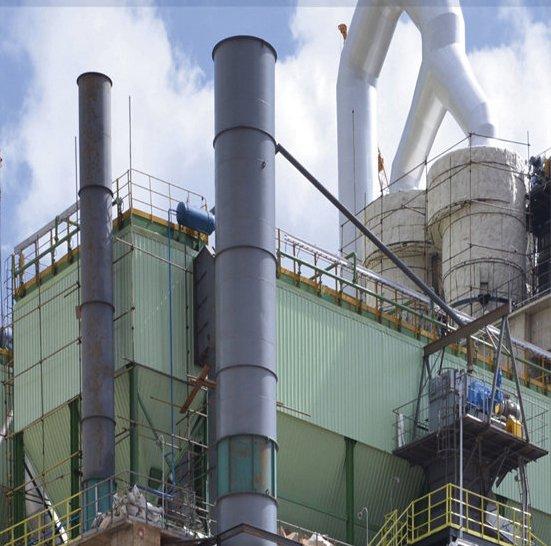

Filtri a sacco per forni da cemento: guida alla selezione
Introduzione
Il forno per la produzione di cemento è la principale fonte di emissioni di particolato all'interno di un impianto di produzione di cemento e, in genere, presenta le portate di gas, le concentrazioni di polveri e le problematiche di filtrazione più elevate. Con l'inasprirsi delle normative ambientali e la crescente importanza dell'efficienza operativa come fattore chiave per il business, la scelta del sistema di filtraggio a maniche più adatto è diventata un investimento strategico, non più un semplice obbligo di conformità.
Per i responsabili degli acquisti, la sfida consiste nel bilanciare le spese in conto capitale, i costi operativi, le garanzie sulle emissioni, i requisiti di manutenzione, la durata dei filtri a sacco e la conformità ambientale futura. Un filtro a sacco scelto in modo inadeguato può causare un'eccessiva caduta di pressione, frequenti guasti ai sacchi, perdite di produzione e costosi fermi impianto.
Questa guida illustra i criteri ingegneristici fondamentali utilizzati per la selezione di un filtro a maniche per applicazioni in forni per cemento e spiega come i moderni filtri a maniche a getto pulsato superino le prestazioni delle tecnologie convenzionali negli impianti di cemento odierni.
Perché i forni per cemento richiedono sistemi specializzati di aspirazione delle polveri
I gas di scarico dei forni per cemento sono significativamente più problematici rispetto a quelli presenti in molti altri processi industriali.
Le caratteristiche tipiche dei gas di scarico dei forni includono:
- ✓elevato volume di gas
- ✓Temperature di esercizio elevate
- ✓Particolato abrasivo
- ✓Carico di polvere variabile
- ✓Chimica delle polveri ricche di alcali
- ✓composti dello zolfo
- ✓fluttuazioni di umidità
- ✓Variazioni frequenti del processo
Queste condizioni richiedono sistemi di filtrazione progettati specificamente per un funzionamento continuo e gravoso.
Caratteristiche tipiche della polvere dei forni da cemento
| Parametro | Intervallo tipico |
|---|---|
| Carico di polvere | 20–200 g/Nm³ |
| Dimensione delle particelle | 0,5–100 μm |
| Temperatura del gas | 110–200 °C |
| Volume del gas | 250.000–1.000.000 Nm³/ora |
| Contenuto di umidità | 5–15% |
| Tipo di polvere | Abrasivo e alcalino |
Criteri ingegneristici chiave per la selezione dei filtri a sacco
1. Valutazione della portata del gas
Il primo parametro di progettazione è il volume dei gas di scarico del forno.
Il flusso totale di gas determina:
- ✓Dimensioni del filtro a maniche
- ✓Numero di scomparti
- ✓Capacità della ventola
- ✓Requisiti dell'area del filtro
Valori tipici:
| Capacità del forno | flusso di gas |
|---|---|
| 3000 tonnellate al giorno | 250.000–350.000 Nm³/ora |
| 5000 tonnellate al giorno | 400.000–550.000 Nm³/ora |
| 10000 TPD | 700.000–1.000.000 Nm³/ora |
Sottovalutare il volume di gas spesso comporta un rapporto aria-tessuto eccessivo e una riduzione della durata del sacco.
2. Rapporto aria-tessuto (rapporto A/C)
Il rapporto aria-tessuto è uno dei parametri di selezione più importanti.
Per applicazioni in forni per cemento:
| Applicazione | Rapporto A/C consigliato |
|---|---|
| Filtro standard per forno | 0,9–1,2 m/min |
| Progettazione ad alta efficienza | 0,8–1,0 m/min |
| Impianti a bassissime emissioni | 0,7–0,9 m/min |
Velocità di filtrazione inferiori generalmente forniscono:
- ✓Emissioni più basse
- ✓Maggiore durata della borsa
- ✓Pressione differenziale inferiore
- ✓Riduzione del consumo di aria compressa
3. Valutazione del carico di polvere
La concentrazione di polvere all'ingresso del filtro a sacco influisce direttamente sulle dimensioni e sui requisiti di pulizia.
Le fonti che influenzano la concentrazione di polveri includono:
- ✓Funzionamento del mulino per materie prime
- ✓prestazioni della torre di condizionamento
- ✓Efficienza del ciclone
- ✓Condizioni operative del forno
Un carico di polvere più elevato richiede:
- ✓Volume della tramoggia maggiore
- ✓Sistema di pulizia migliorato
- ✓Area di filtrazione aumentata

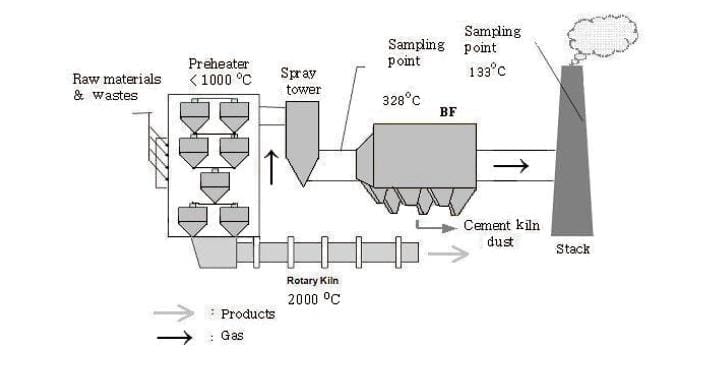

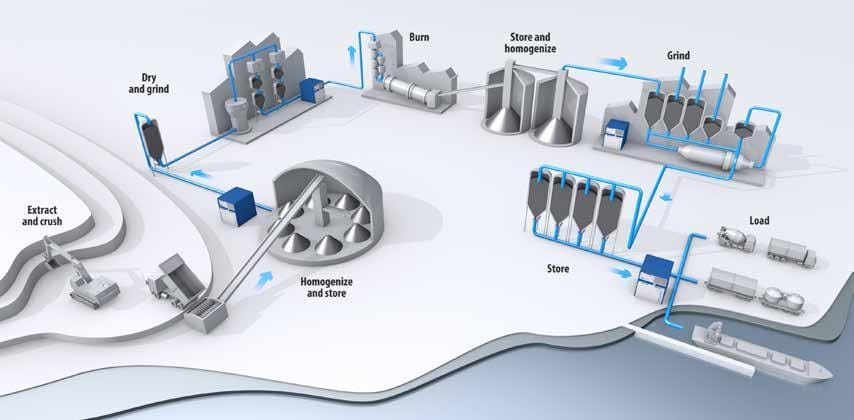

Processo di raccolta delle polveri dei forni da cemento
Un tipico sistema di filtrazione per forni da cemento comprende:

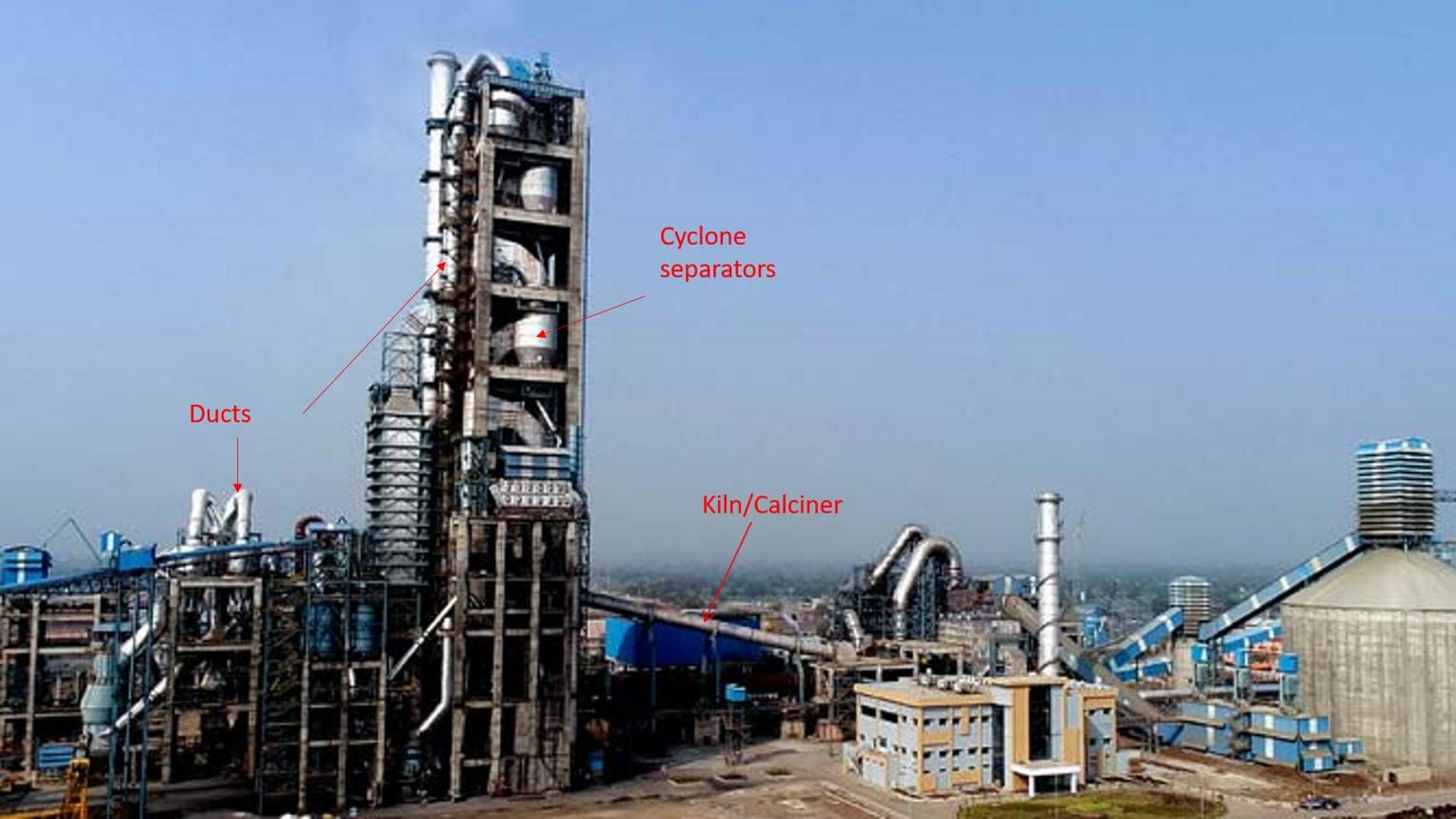

Pre-separatore ciclonico
Il ciclone rimuove le particelle più grossolane prima che il gas entri nel filtro a maniche.
I vantaggi includono:
- ✓Riduzione del carico di polvere
- ✓Minore usura del filtro
- ✓Riduzione dei costi di manutenzione
- ✓Durata della borsa migliorata

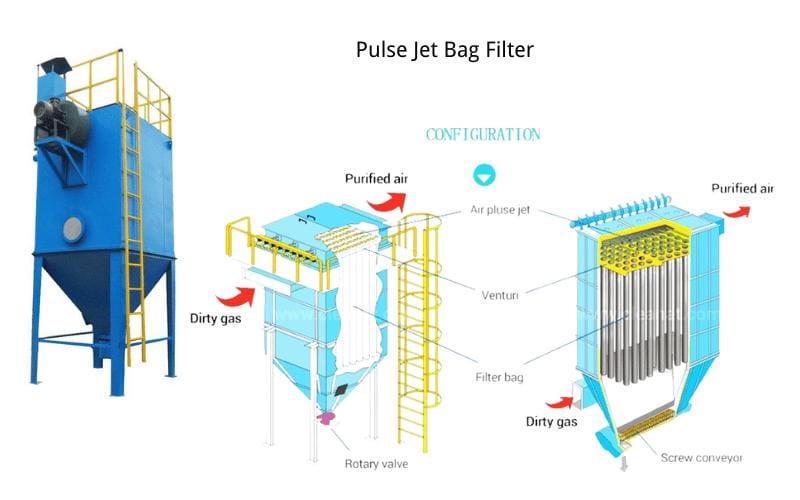

Filtro a sacco Pulse Jet
Il filtro a sacco cattura il particolato fine e garantisce il rispetto delle normative sulle emissioni.
Selezione dei materiali filtranti per forni da cemento
La scelta del materiale del sacco filtrante ha un impatto significativo sulle prestazioni operative.
PPS (Ryton)
Adatto per:
- ✓Temperature continue fino a 190 °C
- ✓Concentrazioni moderate di gas acidi
- ✓Applicazioni di scarico dei forni per cemento
Vantaggi:
- ✓Eccellente resistenza chimica
- ✓Buona capacità di temperatura
- ✓Prestazioni del forno comprovate
Aramide (Nomex)
Vantaggi:
- ✓Resistenza alle alte temperature
- ✓Buona resistenza meccanica
- ✓Adatto per condizioni di forno a secco
Limitazioni:
- ✓Minore resistenza agli ambienti acidi
Fibra di vetro
Generalmente selezionati per:
- ✓Grandi impianti di forni per cemento
- ✓operazioni ad alta temperatura
- ✓Condizioni di processo impegnative
Vantaggi:
- ✓Eccellente stabilità dimensionale
- ✓Lunga durata di servizio
Sacchetti filtranti laminati con membrana in PTFE
Sempre più apprezzato negli impianti di cemento moderni.
I vantaggi includono:
- ✓ Riduzione delle emissioni
- ✓ Migliore rilascio della crosta di polvere
- ✓ Pressione differenziale inferiore
- ✓ Maggiore efficienza nella pulizia
- ✓ Maggiore durata operativa
Selezione del sistema di pulizia a getto pulsato
Il sistema di pulizia influisce direttamente sulle prestazioni dei sacchi e sui costi di manutenzione.
I componenti critici includono:
- ✓Elettrovalvole
- ✓Valvole a impulsi
- ✓Collettori d'aria
- ✓Canne da soffio
- ✓sistema ad aria compressa
Un sistema di pulizia a impulsi opportunamente progettato mantiene una pressione differenziale stabile riducendo al minimo il consumo di aria compressa.
Considerazioni sulla progettazione della tramoggia
Molti guasti ai filtri a maniche derivano dalla progettazione della tramoggia piuttosto che dal materiale filtrante.
I requisiti principali includono:
- ✓Pareti con forte pendenza (>60°)
- ✓Design anti-groviglio
- ✓Adeguata aspirazione della polvere
- ✓Scarica continua
Attrezzatura consigliata:
- ✓Serrande rotative
- ✓Trasportatori a vite
- ✓Valvole a doppio scarico
Requisiti di emissione
I moderni impianti di cemento puntano sempre più a emissioni inferiori ai limiti normativi tradizionali.
| Livello di prestazione | Obiettivo di emissioni |
|---|---|
| Conformità agli standard | <30 mg/Nm³ |
| migliori prassi | <10 mg/Nm³ |
| Impianti di livello mondiale | <5 mg/Nm³ |
Il raggiungimento di questi livelli richiede:
- ✓Scelta della borsa appropriata
- ✓Basso rapporto aria-tessuto
- ✓Pulizia efficace degli impulsi
- ✓Monitoraggio continuo

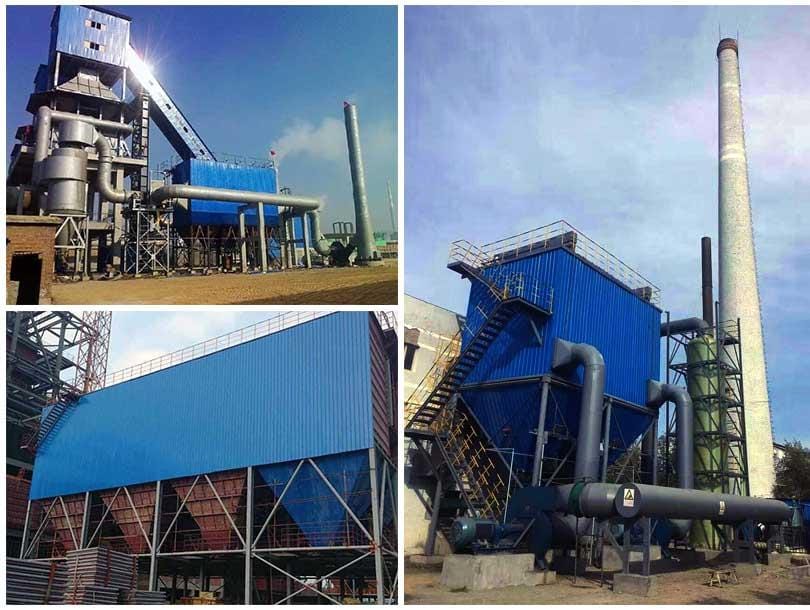

Filtro ESP o filtro a sacco: qual è il migliore?
| Parametro | ESP | Filtro a sacco |
|---|---|---|
| Cattura di particelle fini | Moderare | Eccellente |
| Funzionamento a basso carico | Variabile | Coerente |
| Prestazioni in termini di emissioni | Moderare | Superiore |
| Conformità futura | Stimolante | Più facile |
| Potenziale di ammodernamento | Limitato | Alto |
| Efficienza di rimozione del PM | 95–99% | >99,9% |

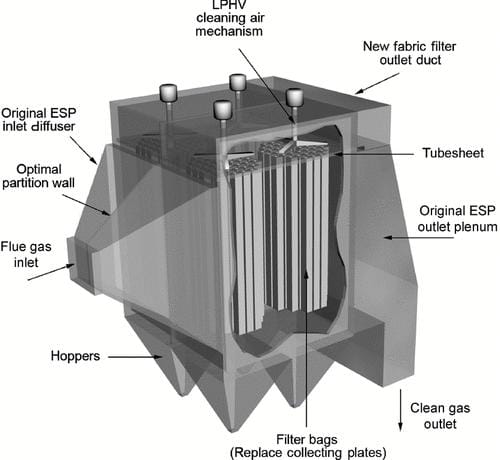

Molti cementifici stanno sostituendo i sistemi elettrostatici con filtri a maniche per rispettare normative ambientali più severe e ridurre la variabilità operativa.
Lista di controllo per l'approvvigionamento di filtri a sacco per forni da cemento
Prima di emettere un ordine di acquisto, verificare:
Elabora i dati
- ✔ Portata del gas
- ✔ Accumulo di polvere
- ✔ Temperatura di esercizio
- ✔ Punto di rugiada
- ✔ Caratteristiche delle particelle
Progettazione di apparecchiature
- ✔ Rapporto aria-tessuto
- ✔ Numero di scomparti
- ✔ Design della tramoggia
- ✔ Sistema di pulizia
- ✔ Dimensioni della ventola
Valutazione commerciale
- ✔ Garanzia sulle emissioni
- ✔ Garanzia sul sacchetto filtro
- ✔ Disponibilità dei pezzi di ricambio
- ✔ Assistenza clienti
- ✔ Costo operativo del ciclo di vita
Le decisioni di acquisto basate esclusivamente sul costo iniziale spesso comportano costi di gestione più elevati durante l'intero ciclo di vita delle apparecchiature.
Errori comuni nella selezione
Evitare quanto segue:
- ❌ Scegliere il fornitore più economico
- ❌ Ignorare le future normative sulle emissioni
- ❌ Selezione errata del supporto di filtro
- ❌ Velocità di filtrazione sovradimensionata
- ❌ Design della tramoggia inadeguato
- ❌ Scarsa qualità dell'aria compressa
- ❌ Mancanza di accesso per la manutenzione
- ❌ Non è prevista la manutenzione online
Perché gli impianti di cemento preferiscono i sistemi di filtraggio a sacco IFH
I moderni sistemi di filtraggio a sacco IFH sono progettati per fornire:
- ✓Basse emissioni
- ✓Elevata efficienza di raccolta
- ✓Consumo energetico ottimizzato
- ✓Lunga durata del sacchetto filtro
- ✓Sistemi di pulizia robusti
- ✓Funzionamento affidabile anche in condizioni di temperatura del forno variabili.
- ✓Supporto per progetti di retrofit da ESP a filtro a sacco
I nostri sistemi sono progettati specificamente per le applicazioni nei forni per cemento, dove l'affidabilità operativa e la conformità alle normative sono fondamentali.
Conclusione
La scelta del filtro a maniche più adatto per un forno per cemento richiede una valutazione dettagliata delle condizioni di processo, delle caratteristiche delle polveri, della velocità di filtrazione, dei materiali filtranti, dei sistemi di pulizia e dei futuri requisiti di conformità. Mentre molti fornitori si concentrano esclusivamente sul costo delle apparecchiature, il vero valore risiede nelle prestazioni del ciclo di vita, nel risparmio sui costi di manutenzione, nell'efficienza energetica e nell'affidabilità delle emissioni.
Per i responsabili degli acquisti, investire in un filtro a maniche a getto pulsato progettato correttamente, con un mezzo filtrante adeguato e parametri di progettazione ottimizzati, si traduce in minori costi operativi, maggiore durata del sacco, tempi di inattività ridotti e conformità ambientale sostenibile.
Domande frequenti (FAQ)
Qual è il miglior filtro a sacco per un forno per cemento?
I filtri a maniche a getto pulsato sono generalmente considerati la soluzione più efficace grazie alla loro elevata efficienza, al funzionamento continuo e alla capacità di gestire condizioni variabili all'interno del forno.
Quale materiale filtrante è consigliato per le applicazioni nei forni per cemento?
A seconda della temperatura, della composizione chimica delle polveri e dei requisiti in materia di emissioni, vengono comunemente utilizzati sacchi laminati con membrane in PPS, fibra di vetro, aramide e PTFE.
Perché gli impianti di cemento stanno sostituendo gli elettrofiltri con filtri a maniche?
I filtri a sacco offrono una cattura superiore delle particelle fini, minori emissioni e prestazioni più stabili in diverse condizioni operative.
Qual è il rapporto aria-tessuto ideale per un filtro a sacco per forni da cemento?
La maggior parte dei filtri a maniche per forni da cemento opera a velocità comprese tra 0,8 e 1,2 m/min, a seconda degli obiettivi di prestazione.
Quanto durano i sacchi filtranti per forni da cemento?
Con una progettazione e una manutenzione adeguate, i sacchi filtranti possono durare in genere dai 3 ai 6 anni, a seconda delle condizioni operative e del materiale filtrante utilizzato.
Scarica la guida alla selezione dei filtri a sacco per forni da cemento.
Guida tecnica gratuita in formato PDF
Imparare:
- ✓Principi fondamentali del dimensionamento dei filtri a maniche
- ✓matrice di selezione dei mezzi filtranti
- ✓Calcoli del rapporto aria-tessuto
- ✓Considerazioni sull'ammodernamento degli ESP
- ✓lista di controllo per gli acquisti
