Filtre Kafesi Tasarımı ve Seçimi Kılavuzu _ IFH Hindistan 2026

Filtre kafesleri, her darbeli jetli toz toplama sisteminin gizli omurgasını oluşturur. Doğru kafes olmadan – doğru malzeme, tel sayısı, kaplama ve hizalama – en iyi filtre torbaları bile erken arızalanır. Bu kılavuz, 2026 yılında endüstriyel toz toplama sistemleri için filtre kafeslerinin seçimi, bakımı ve değiştirilmesi hakkında bilmeniz gereken her şeyi kapsar.

Toz Toplama Sistemlerinde Filtre Kafeslerinin Rolünü Anlamak

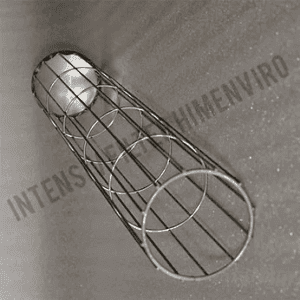

Bir filtre kafesi, toz toplayıcı için sert bir tel çerçeve görevi görür. Kirli hava içinden geçerken filtre torbasını açık tutar. Kafesi filtrenin iskeleti olarak düşünün; torbanın dik durmasını sağlayarak kumaşın buruşmasını veya sıkışmasını önler.

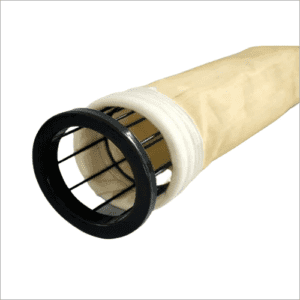

Filtre kafesi, darbeli jetli torba filtrede kumaşı doğru şekilde tutan metal bir yapıdır. Sistem hava darbesiyle temizlerken torbanın içe doğru katlanmasını önler. Kafesler, torbanın çok fazla hareket etmesini engelledikleri için sabit bir diferansiyel basınç (ΔP) elde etmenize yardımcı olur. Torba hareket ederse veya kırışırsa, toz kumaşın içinde sıkışır. Kafes eğilirse, kumaşa sürtünür ve belirli noktalarda aşınmasına neden olur.

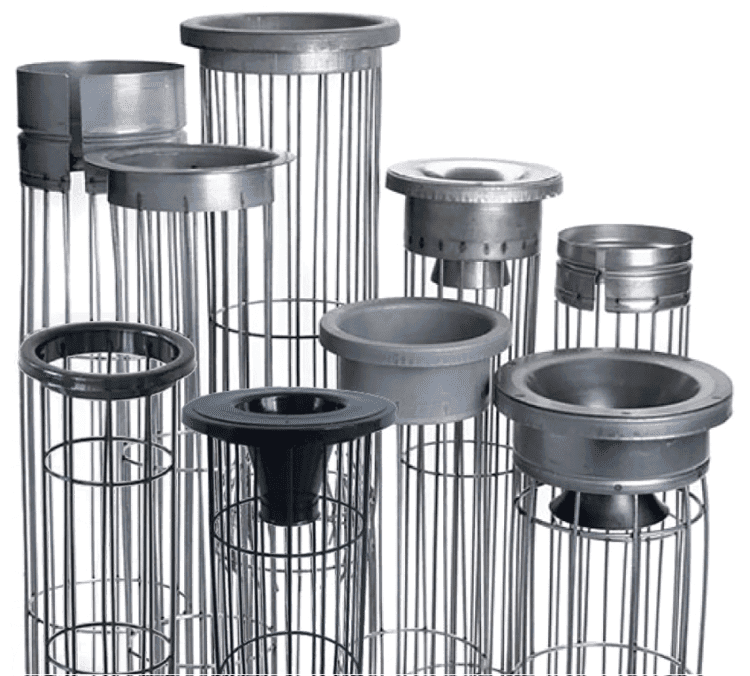

Torba filtre kafeslerinin yaygın tipleri

Torba filtre kafesleri, farklı makinelere ve binalara uyacak şekilde birçok farklı tasarımda üretilmektedir. İşte başlıca tipleri:

• Yuvarlak filtre kafesleri En yaygın şekildir. Çoğu darbeli jet sistemi bu tipi kullanır çünkü torbaya eşit destek sağlar.
• Oval filtre kafesleri Dar alanlara sığarlar. Makinenin az yer kapladığı durumlarda iyi çalışırlar ve havayı temizlemek için daha fazla yüzey alanı sağlarlar.
• Yıldız kafesleri Çok sayıda noktaya sahip özel bir şekle sahiptirler. Bu tasarım, torba kumaşını dışarı doğru çekerek filtreden daha fazla havanın geçmesine yardımcı olur.
• Bölünmüş kafesler Alçak tavanlı odalarda en iyi sonucu verir. İşçiler kurulum sırasında iki parçayı birbirine kaydırarak, tam boy kafeslerin sığmadığı yerlerde kurulumu mümkün kılar.

Malzeme Özellikleri ve Yüzey İşlemleri

Makinenin içindeki ortam, hangi metalin en iyi sonucu vereceğine karar verir. Doğru malzeme paslanmayı önler ve torbanın yırtılmasını engeller. Yanlış seçimler ise hızlı hasara ve daha yüksek maliyetlere yol açar.

Galvanizli kaplamalı karbon çelik, temel işler için iyi ve uygun maliyetli bir seçenektir; hava kuru ve temiz kaldığı sürece sorunsuz çalışır. Paslanmaz çelik filtre kafesleri zorlu koşullarda daha uzun ömürlüdür; ıslak veya asidik gaz akımları için 304 veya 316 kalite kullanın. Epoksi kaplamalar daha ucuz çeliklerde hafif paslanmayı önlerken, silikon kaplama normal boya için çok yüksek sıcaklıklara ulaşıldığında metali korur.

Darbeli Jet Torba Filtrelerinde Venturi'nin İşlevi

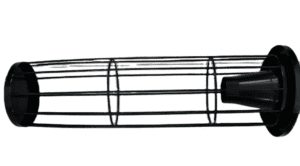

Venturili filtre kafesi, darbeli jet temizleme işlemini iyileştirir. Sıkıştırılmış havayı torbaya daha iyi odaklanmış bir şekilde yönlendirir. Torba filtre venturisi, tüpün içinde vakum etkisi yaratır; bu çekim, kafesin üst kısmından ekstra hava çeker. Bu ikincil hava, temizleme darbesini güçlendirmeye yardımcı olur, böylece daha fazla hava filtre torbasının dibine ulaşır.

Bu düzenek, her darbe için daha az basınçlı hava kullanır ve operatörler genellikle daha az güçle daha iyi sonuçlar elde eder. Venturi sistemli kafeslere geçiş yapan bir çimento fabrikası, daha düşük güç tüketimiyle daha iyi sonuçlar gördü. 15% numaralı şirket, basınçlı hava kullanımında düşüş yaşadı. Doğru yerleştirildikten sonra.

Hindistan'da Filtre Kafesi Üreticisi Nasıl Seçilir?

Hindistan'da doğru filtre kafesi üreticisini bulmak, fabrika üretim süreçlerini ve üretim yöntemlerini incelemeyi gerektirir. İşte dikkat etmeniz gerekenler:

• Otomatik PLC kaynaklama: En iyi atölyeler otomatik kaynak yöntemini kullanır. Bu yöntem, filtre torbalarını yırtabilecek veya takılabilecek keskin parçalardan arındırılmış, temiz bağlantılar sağlar.
• Dikeylik testi: İyi tedarikçiler, kafesin mükemmel düzlükte olduğundan emin olmak için lazer aletleri kullanırlar. Eğri bir kafes çantaya sürtünür ve kumaşı çok hızlı bir şekilde yıpratır.
• Tutarlı tel kalınlığı: Ağır basınç altında bile torbayı sıkıca tutabilmek için tellerin aynı kalınlıkta olması gerekir.
• Test yöntemlerinin kanıtlanması: Büyük miktarda sipariş vermeden önce mutlaka testlerine dair belgeleri isteyin.

Birçok kişi bir kafesin diğerinden farklı olmadığını düşünür; bu yanlış bir düşüncedir. Kötü kaynak, torbaları zamanından önce yıpratır. Yüksek kaliteli kafesler daha uzun süre dayanır ve makinenizin ekstra duruşlar olmadan çalışmasını sağlar.

Filtre Torbaları ve Kafeslerinde Arıza Modlarının Belirlenmesi

Sistemde yüksek basınç ve olmaması gereken yerlerden toz sızıntısı gibi iki belirtiye bakarak arızalı bir filtre kafesini veya torbasını tespit edebilirsiniz. Bu işaretler, torba filtre sisteminin içindeki parçaların düzgün çalışmadığını gösterir.

Ağır Hizmet Tipi Filtre Kafesleri için Endüstriyel Uygulamalar

Çimento Fabrikaları: Bu ekipman, fırından çıkan sıcak tozla başa çıkıyor. Kafesler, kırılmadan veya şekillerini kaybetmeden bu ısıya dayanmalı ve toz çok aşındırıcı olsa bile sağlam kalmalıdır.

Çelik Fabrikaları: Çelik fabrikalarındaki hava, fırınlar nedeniyle hızla değişir. Sağlam bir kafes, torbayı desteklerken sistem tozu temizler ve basınçtaki ani değişiklikler sırasında bile sabit kalır.

Biyokütle Enerji Santralleri: Biyokütle santrallerindeki toz genellikle yapışkandır. Torbalara yapışır ve temizliği zorlaştırır. İyi kafesler, torbaya yeterli desteği sağlayarak temizleme darbelerinin tüm bu yapışkan tozu gevşetmesini sağlar.

Şirketler, temiz hava için CPCB kurallarına uymak zorundadır. Doğru filtre kafesleri, torba filtre sisteminin stabil kalmasını sağlayarak tesisin resmi hava kalitesi standartlarına uygun olmasını garanti eder.

Çözüm

Filtre kafesleri, herhangi bir toz toplama sisteminin gizli desteği görevi görür. Kaliteleri, tüm sistemin ne kadar süre dayanacağını belirler. İyi kafesler, erken aşınmayı önler ve tüm sistemin sorunsuz çalışmasını sağlar. Doğru kafes malzemesine, kaplamasına ve üreticisine yatırım yapmak, ön maliyet farkından çok daha fazla para tasarrufu sağlar; bu da arıza sürelerinin ve torba değişimlerinin önlenmesi anlamına gelir.

Sıkça Sorulan Sorular

Filtre kafesini tekrar kullanabilir miyim?

Evet. Bükülmemiş, paslanmamış veya hasar görmemişse tekrar kullanabilirsiniz. Filtre torbasını değiştirirken kafesi kusurlar açısından dikkatlice kontrol edin; hasarlı bir kafes yeni torbayı hızla tahrip edecektir.

Kafesimde kaç tel olmalı?

Çoğu sistem 10 ila 12 kablo ile iyi çalışır. Yüksek basınçlı sistemler, daha iyi destek sağlamak ve yoğun çalışma sırasında torbanın çökmesini önlemek için genellikle 24 kabloya kadar ihtiyaç duyar.

Asit direncine karşı en iyi kaplama hangisidir?

Paslanmaz çelik en iyi korumayı sunar. Hafif asitli ortamlara karşı daha ucuz bir seçenek arıyorsanız, epoksi kaplı karbon çelik, daha düşük maliyetle makul bir koruma sağlayan uygun bir alternatiftir.

Kafes çapının önemi var mı?

Evet, çok önemli. Kafesin torbanın içine sıkıca oturması gerekiyor. Gevşek oturması torbanın hareket etmesine neden olur, bu da aşınmaya ve sızıntılara yol açar; bu da hem torbanın erken arızalanmasına hem de emisyon uyumluluğu sorunlarına neden olur.
